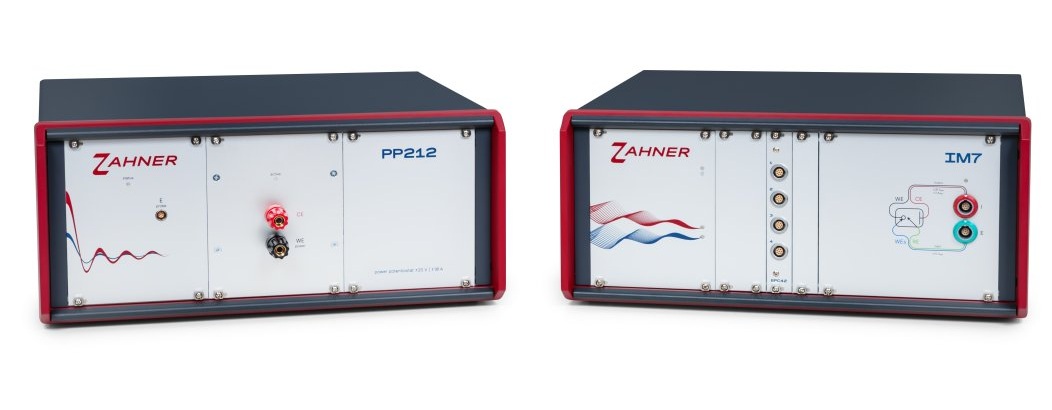

10A/20A/40A PP系列大电流选件
10A/20A/40A PP 系列外置大电流放大器，具有200W功率，是动力电池等需要大电流，大功率研究工作中不可或缺的选件。PP系列可以和电化学工作站联用。通过EPC42卡，一台电化学工作站控制多个PP放大器进行序列测试。PP系列大电流恒电位仪还可以独立使用，进行直流系列的测试。
Zahner 公司提供不同种型号的大电流选件，以便在相应应用时选配。PP系列可以进行 CV，EIS，充放电，极化曲线，电压时间，电流时间，I/U等各种工作。PP系列各型号的具体参数如下：
PP系列大功率系列选件扩展了 Zennium Pro / Zennium X 电化学工作站在大功率能源器件方面的应用范围，如图所示：

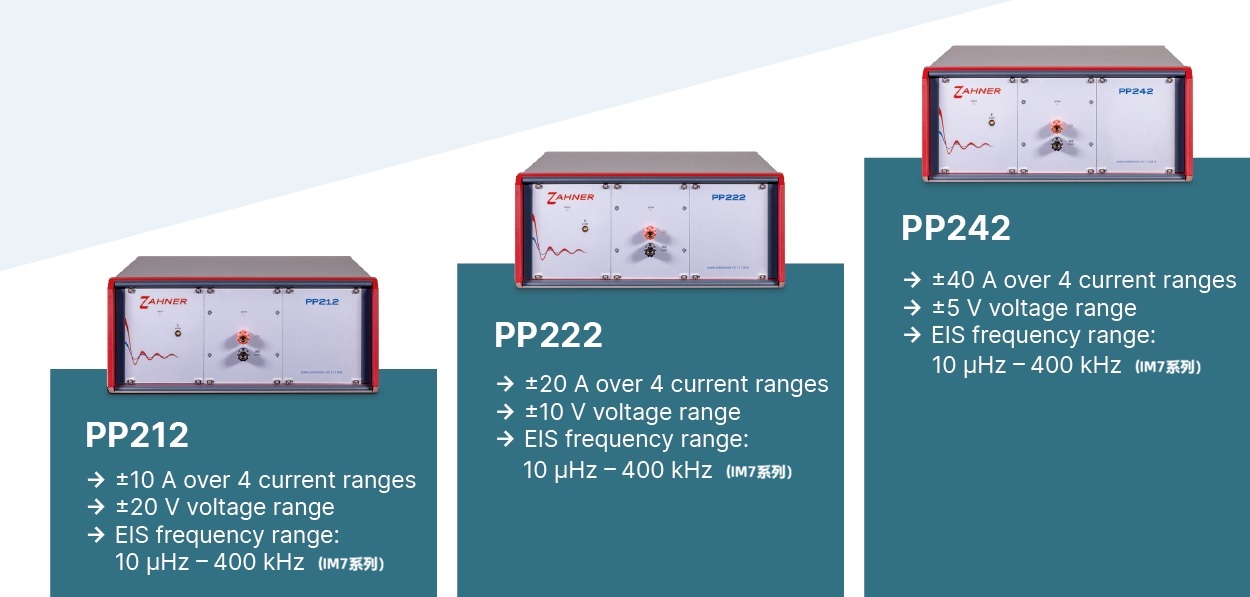

| PP212 | PP222 | PP242 | |
|---|---|---|---|
| 工作模式 | POT/GAL/OC | POT/GAL/OC | POT/GAL/OC |
| 电压范围 | ±20V | ±10V | ±5V |
| 电压分辨率 | 250uV | 125uV | 125uV |
| 电流范围 | ±10A | ±20A | ±40A |
| 电流分辨率 | 6.25uA | 6.25uA | 6.25uA |
| 输出功率 | 200w | 200w | 200w |
| 频率范围 |
10 µHz - 200 kHz (Zennium系列) 10 µHz - 400 kHz (IM7系列) |
10 µHz - 200 kHz (Zennium系列) 10 µHz - 400 kHz (IM7系列) |
10 µHz - 200 kHz (Zennium系列)
10 µHz - 400 kHz (IM7系列) |
| 阻抗范围 | 1μΩ - 1kΩ | 1μΩ - 1kΩ | 1μΩ - 1kΩ |
| 工作温度 | 10℃…30℃ | 10℃…30℃ | 10℃…30℃ |
| 硬件要求 |
Zennium pro/X + EPC42 IM7 / IM7x / IM7c +EPC42 |
Zennium pro/X + EPC42 IM7 / IM7x / IM7c +EPC42 |
Zennium pro/X + EPC42 IM7 / IM7x / IM7c +EPC42 |

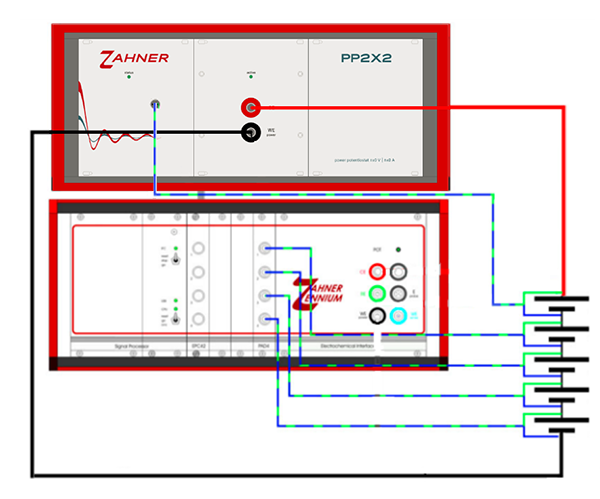

PP系列大功率系列选件扩展了 Zennium / IM7 系列电化学工作站在大功率能源器件方面的应用范围，如图所示：

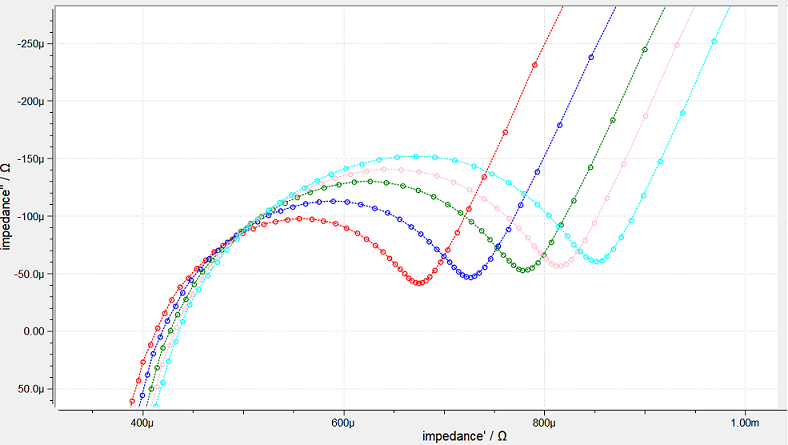

PAD4同时测试大功率电池组中5个单体电池的交流阻抗谱图
